山东回收欧姆龙CPU模块近期价格
回收变频器:3G3MX2,3G3JZ,系列，固态继电器:G3NA G3NB G3PE G3PA，时间继电器:H5CX,H5CN,H3CR,H5S,H3Y,H3BA,H3DE,H3Y系列

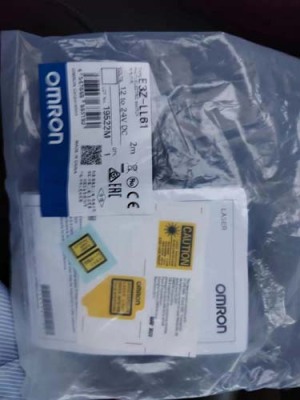

开关电源:S8FS, S8VS , S8VK , S8VM系列，传感器:E3Z,E3JK,E3JM,E3X,E2E,E2B,EE,E3T系列。
关于霍尔效应理论霍尔效应是由Edwin Hall于1879年在约翰霍普金斯大学通过实验发现的。由于当时有仪器可用，由于实验的微妙性质，从材料获得的电压低(以微伏为单位)。因此，在开发出合适的材料之前，在实验室之外不可能使用霍尔效应。半导体材料的发展为霍尔效应的实际应用制造了高质量的换能器。霍尔效应是指放置在磁场中的载流导体的相对边缘产生电压。当电流通过放置在磁场中的导体时，导体上会在垂直于磁场和电流的方向上产生电位差，其大小与电流和磁场成正比，这种现象被称为霍尔效应，它是许多磁场测量仪器和设备的基础。
光生伏特效应 物块（如半导体器件）在光的照射下能导致务必方向的电动势的情况称作光生伏特效应。基。于该效应的半导体器件有光电池、光敏二管和光敏三管。光生伏特效应根据其导致电势差的基本原理可分为:侧边光生伏特效应侧边光生伏特效应又称殿巴（Dember）效应。当半导体器件半导体器件的光机敏面受光照不均匀时，由载流子浓度梯度而导致的光电效应称作侧边光生伏特效应。依据该效应工作上的半导体器件有半导体器件位置敏感电子器件（统称PSD），或称旋转光敏二管。
通过将霍尔效应传感器与电磁铁结合使用，可以获得更灵敏、更的隔离式电流传感装置。这种布置由一个开槽铁氧体环形磁芯和一个位于间隙中的霍尔效应 IC传感器组成。传感器被磁芯包围，因此磁芯充当通量集中器，因为它将感应磁场聚焦到霍尔元件放置的位置，如下图所示。通过改变磁芯上的绕组数量，该传感器可以测量几安培到几千安培的电流。霍尔效应传感器的输出电压与流过绕组的电流成正比，因此与电流测量值成正比。
